Autolab TF incluye
Sistema dispensador completo, frascos de solución, inyectores de dispensación, balanza de dispensación, bandejas de dyepot, software de dispensación Autolab, manuales de instalación y de usuario, kit de hardware de instalación y kit de piezas de repuesto listas.
Detalles por modelo
AUTOLABTM
TF-4 |
AUTOLABTM
TF-80 |
AUTOLABTM
TF-88 |
AUTOLABTM
TF-120 |
AUTOLABTM
TF-128 |
AUTOLABTM
TF-160 |
AUTOLABTM
TF-168 |
| 40 botellas de solución |
80 botellas de solución |
80 botellas de solución |
120 botellas de solución |
120 botellas de solución |
160 frascos de soluciones |
160 frascos de soluciones |
| 40 inyectores |
80 inyectores |
80 inyectores |
120 inyectores |
120 inyectores |
160 inyectores |
160 inyectores |
| No hay frascos de productos químicos específicos (es necesario utilizar las posiciones de los frascos inyectores estándar) |
No hay frascos de productos químicos específicos (es necesario utilizar las posiciones de los frascos inyectores estándar) |
7 productos químicos con recarga automática de 5 litros |
No hay frascos de productos químicos específicos (es necesario utilizar las posiciones de los frascos inyectores estándar) |
7 productos químicos con recarga automática de 5 litros |
No hay frascos de productos químicos específicos (es necesario utilizar las posiciones de los frascos inyectores estándar) |
7 productos químicos con recarga automática de 5 litros |
|
|
Transportador de carga automática de entrada/salida |
|
Transportador de carga automática de entrada/salida |
|
Transportador de carga automática de entrada/salida |
| Báscula de dispensación simple |
Utiliza 2 escalas de dispensación |
Báscula de dispensación simple |
Utiliza 2 escalas de dispensación |
Báscula de dispensación simple |
Utiliza 2 escalas de dispensación |
Báscula de dispensación simple |
| Dosificación volumétrica simultánea de agua en 3 recipientes de tintura al mismo tiempo |
Dosificación volumétrica simultánea de agua en 3 recipientes de tintura al mismo tiempo |
Suministro simultáneo de agua en 2 recipientes de tintura al mismo tiempo |
Dosificación volumétrica simultánea de agua en 3 recipientes de tintura al mismo tiempo |
Suministro simultáneo de agua en 2 recipientes de tintura al mismo tiempo |
Dosificación volumétrica simultánea de agua en 3 recipientes de tintura al mismo tiempo |
Suministro simultáneo de agua en 2 recipientes de tintura al mismo tiempo |
| Carga/descarga automática de la bandeja del tintero |
Carga/descarga automática de las bandejas del tintero |
Área separada para la dispensación gravimétrica de soluciones de colorantes y área volumétrica para la dispensación de agua/productos químicos |
Carga/descarga automática de las bandejas del tintero |
Área separada para la dispensación gravimétrica de soluciones de colorantes y área volumétrica para la dispensación de agua/productos químicos |
Carga/descarga automática de las bandejas del tintero |
Área separada para la dispensación gravimétrica de soluciones de colorantes y área volumétrica para la dispensación de agua/productos químicos |
| Dispensa 6 recetas a la vez (1 bandeja) |
Dispensa 12 recetas a la vez (2 bandejas) |
Dispensa hasta 30 recetas a la vez (5 bandejas) |
Dispensa 12 recetas a la vez (2 bandejas) |
Dispensa hasta 42 recetas a la vez (7 bandejas) |
Dispensa 12 recetas a la vez (2 bandejas) |
Dispensa hasta 54 recetas a la vez (9 bandejas) |
Autolab SPS incluye
Sistema Solution Maker completo, botellas de solución, botellas dispensadoras, balanza dispensadora, estación de mezcla de 6 posiciones, software autolab SPS, manuales de instalación y de usuario, kit de hardware de instalación y kit de piezas de repuesto listas.
| AUTOLABTM SPS/SPS-X |
| Depósito de agua caliente de 15 litros de capacidad con recarga automática |
| Calentador de agua automático con controlador de temperatura programable |
| Depósito de agua fría de 5 litros de capacidad con rellenado automático |
| 2 válvulas grandes de suministro de agua fría |
| 1 válvula dispensadora de agua caliente grande |
| 1 válvula dispensadora de agua fría pequeña |
| Controles manuales adicionales para todas las válvulas dispensadoras |
| Balanza electrónica precisa con una legibilidad de 0,01g o 0,001g (SPS/SPS-X) |
| Estación de mezcla separada de 6 posiciones para mezclar las soluciones durante la preparación |

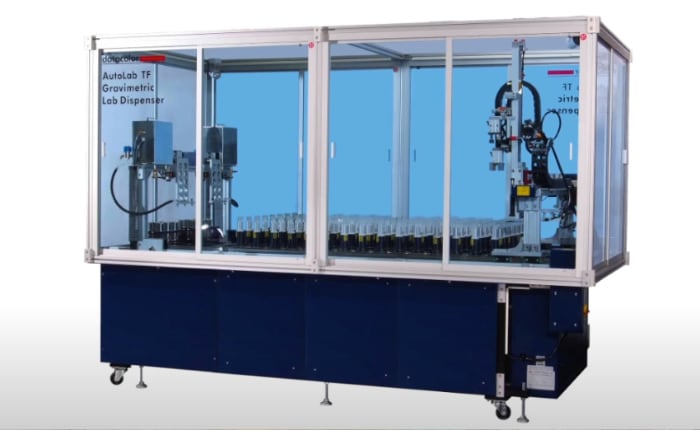

Autolab TF
| Autolab TF Hardware |
Software Autolab TF |
- Sistema completo de dispensación gravimétrica
- Modelos disponibles en botellas de 40, 80, 120 o 160 soluciones.
- Los modelos 88, 128 y 168 ofrecen un sistema de transporte de alimentación de bandejas para la dispensación continua y 7 botellas auxiliares de productos químicos autorrellenables

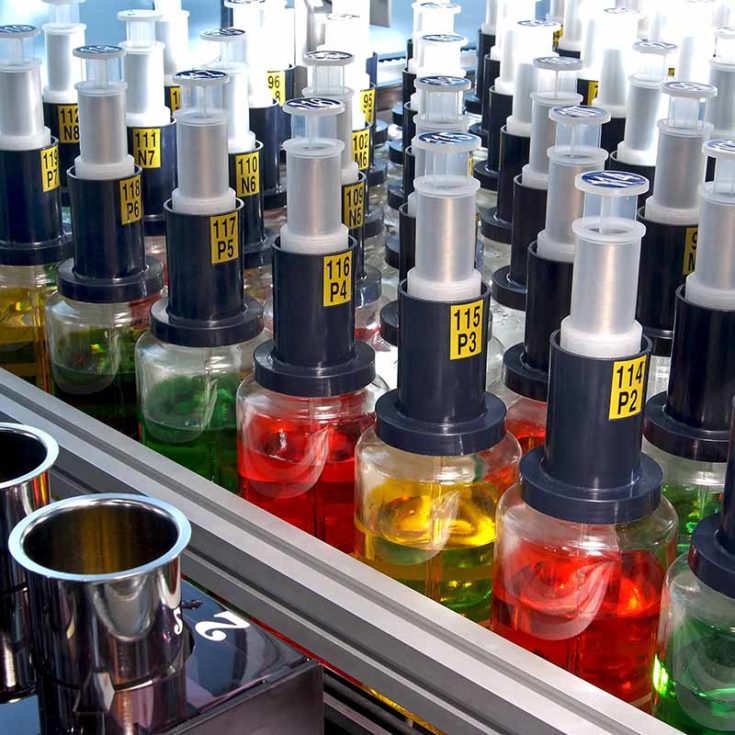

- Inyectores individuales para cada solución
- El tiempo medio de dispensación para (6 recetas : 3 tintes, 180 cc de volumen total) es de 6 minutos.
- Precisión de dispensación (gravimétrica) ± +/- 0,02 gr.
- Rango de dispensación (kg) 0-4.0Kg
- Se pueden obtener mayores pesos de dispensación con una balanza especializada.

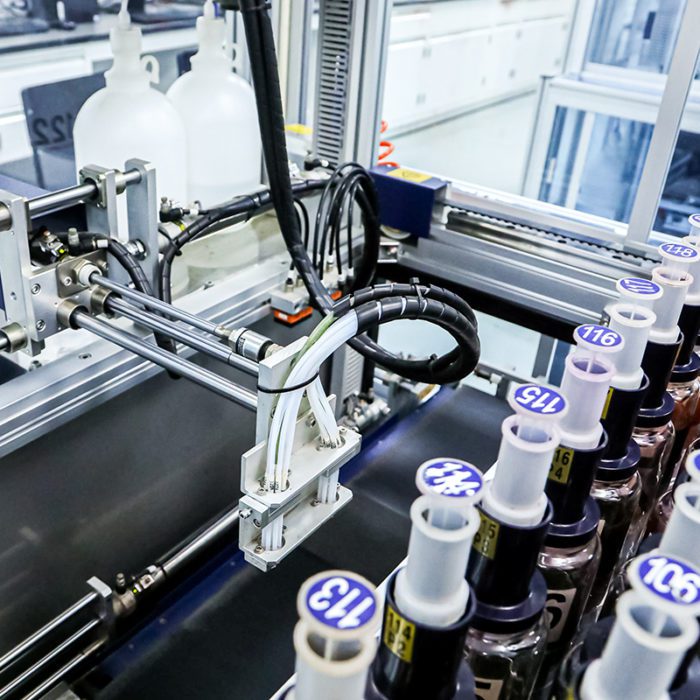

- Dispensación controlada por el mecanismo robótico del eje X-Y-Z
- Balanza electrónica de precisión con 0,01 gr. legibilidad
- Bandejas para dispensar recetas de tintes (con capacidad para 6 tintes)
- Función de autodilución para hacer una menor concentración de los mismos colorantes
- Precisión de dispensación de 0,02 gramos
- Agitación automática del frasco de solución, con control de velocidad, intervalo y dirección
- Controlado por PC/PLC
- Conjunto completo de software Dispenser Manager basado en Windows
|
- Software fácil de usar basado en Windows
- Visualización gráfica de la información de los datos, fácil de leer y comprender
- Campos definibles por el usuario
- Gestión de soluciones de stock (incluyendo el tiempo de vida y los niveles de stock)
- Gestión completa de recetas (incluyendo pruebas de dispensación de múltiples recetas, manejo de recetas de mezcla, almacenamiento de recetas maestras y función de finalización)
- Cola de trabajos, incluida la función de dispensación prioritaria de recetas de emergencia
- Capacidad de la función de dispensación automática preprogramada de inicio avanzado
- Seguimiento completo de los lotes, proporcionando una trazabilidad total de los resultados
- Diagnóstico de hardware con todas las funciones: fácil de diagnosticar y localizar cualquier problema potencial
- Visualización del estado en tiempo real: el estado actual y las condiciones de funcionamiento del sistema se muestran en pantalla en todo momento
- Integración con DCIMatch™, Datamatch™ e ITMProcess™ para la transferencia automática de recetas al dispensador de laboratorio
- Capacidades de importación/exportación de datos en múltiples formatos
- Software disponible en diferentes idiomas
|
Autolab SPS
| Autolab SPS Hardware |
Software Autolab SPS |
- Depósito de agua caliente, capacidad de 15L con recarga automática
- Calentador de agua automático con controlador de temperatura programable
- Depósito de agua fría, capacidad de 5L con recarga automática
- Controles manuales adicionales para todas las válvulas dispensadoras
- Balanza electrónica precisa con 0,01g o 0,001gr. legibilidad (Modelo SPS-X)
- Estación de mezcla separada de 6 posiciones para mezclar las soluciones durante la preparación
|
- Software fácil de usar basado en Windows
- Verdadera capacidad multitarea
- Gestión de datos de colorantes y auxiliares
- Parámetros de elaboración de soluciones configurables por el usuario
- Gestión de los procesos almacenados de varios pasos
- Gestión de la solución de tintes e informes de control de existencias
- Elaboración de soluciones semiautomáticas e interactivas
- Dispensación directa de agua, controlada con precisión
- Programas de diagnóstico de hardware de Solution Maker
|
Entorno general
- La temperatura ambiente debe ser estable dentro de los límites de 18 a 26 °C
- La humedad debe estar entre el 40% y el 80% de HR
- La unidad debe instalarse en un área relativamente libre de polvo, fuera de la línea directa de cualquier flujo de aire acondicionado
- El sistema debe instalarse en un entorno sin vibraciones
Alimentación: 220 V, +/- 10 %, 50/60 Hz. Monofásico, 3 hilos (vivo, tierra y neutro)
Suministro de agua
- Agua de red – 1 a 2 kg/cm² (13-26 psi)
- Drenaje por gravedad
Suministro de aire: Se requiere un suministro de aire limpio y seco, sin lubricación, 4,5-6,0 kg/ cm² (60-80 psi). (TF SOLO)
Requisitos del PC para los sistemas AutoLab TF y SPS
- Procesador de 2,0 (GHz) o más rápido de x86 o x64 bits
- 2 GB DE RAM
- Monitor en color de alta resolución
- Tarjeta de red
- Unidad de DVD
- Sistema operativo Windows (mínimo WIN XP/SP3)
- (1) Puertos RS232 Com necesarios para el PC para el dispensador TF.
Si se requiere que la balanza de tela se conecte a la PC del dispensador TF, entonces la PC TF requiere (2) puertos RS232 COM.
Los PC deben incluir también tarjetas/conectores de red y el cableado necesario, etc., para permitir la conexión en red de los PC.
